Eindresultaat (filmpje)

Film openen en sluiten letter:

Gesloten en open

Conclusies:

Het koppel om de tandwieltjes te doen draaien - en ook de letter te doen 'exploderen' - is groot en bijgevolg moet men dus veel kracht zetten om de letter te doen exploderen (rustig trekken aan het touwtje of duwen aan het hendeltje en het werkt wel). Enkel het wederkerend effect door middel van een elastiek is niet echt in de praktijk gelukt.

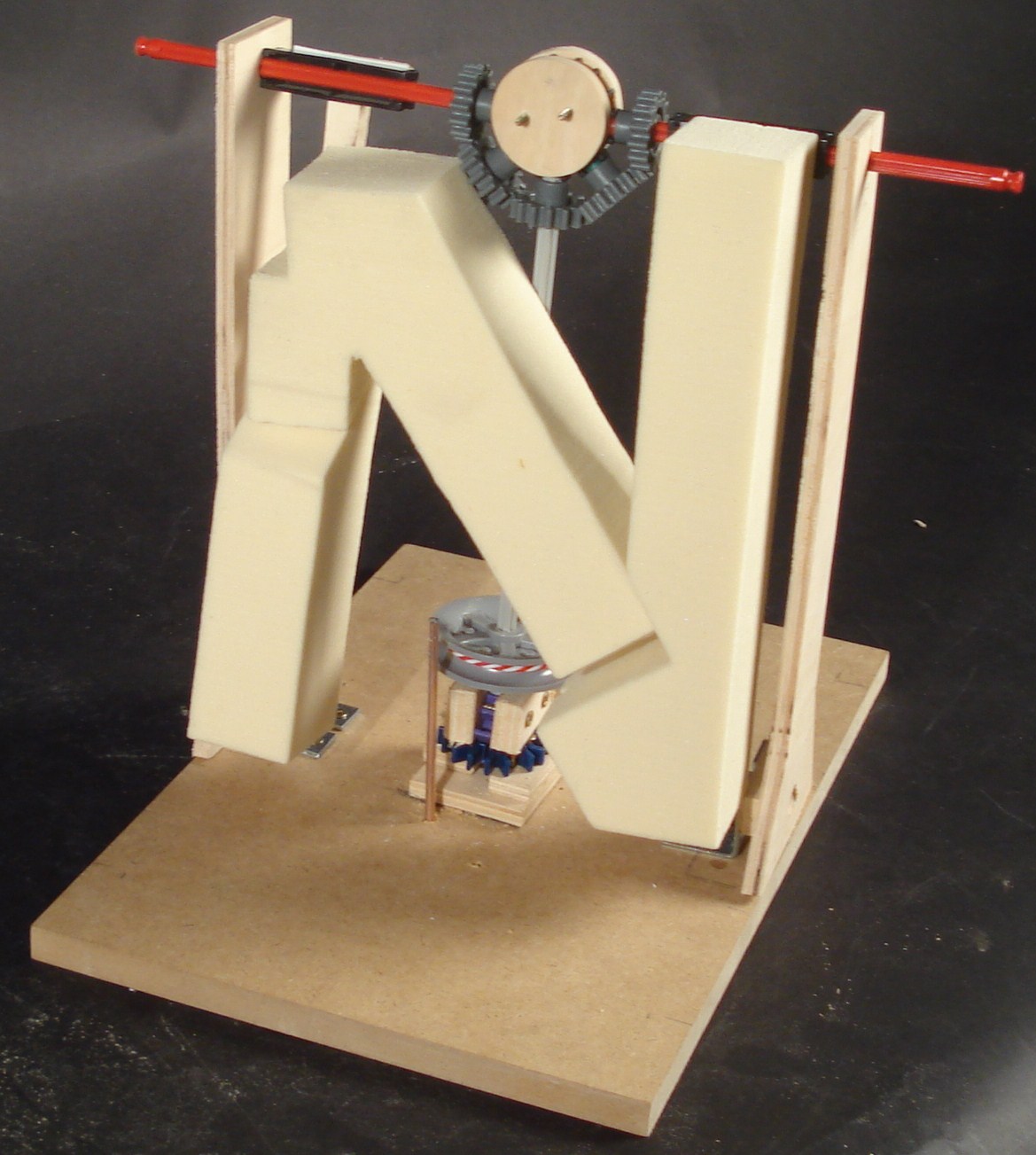

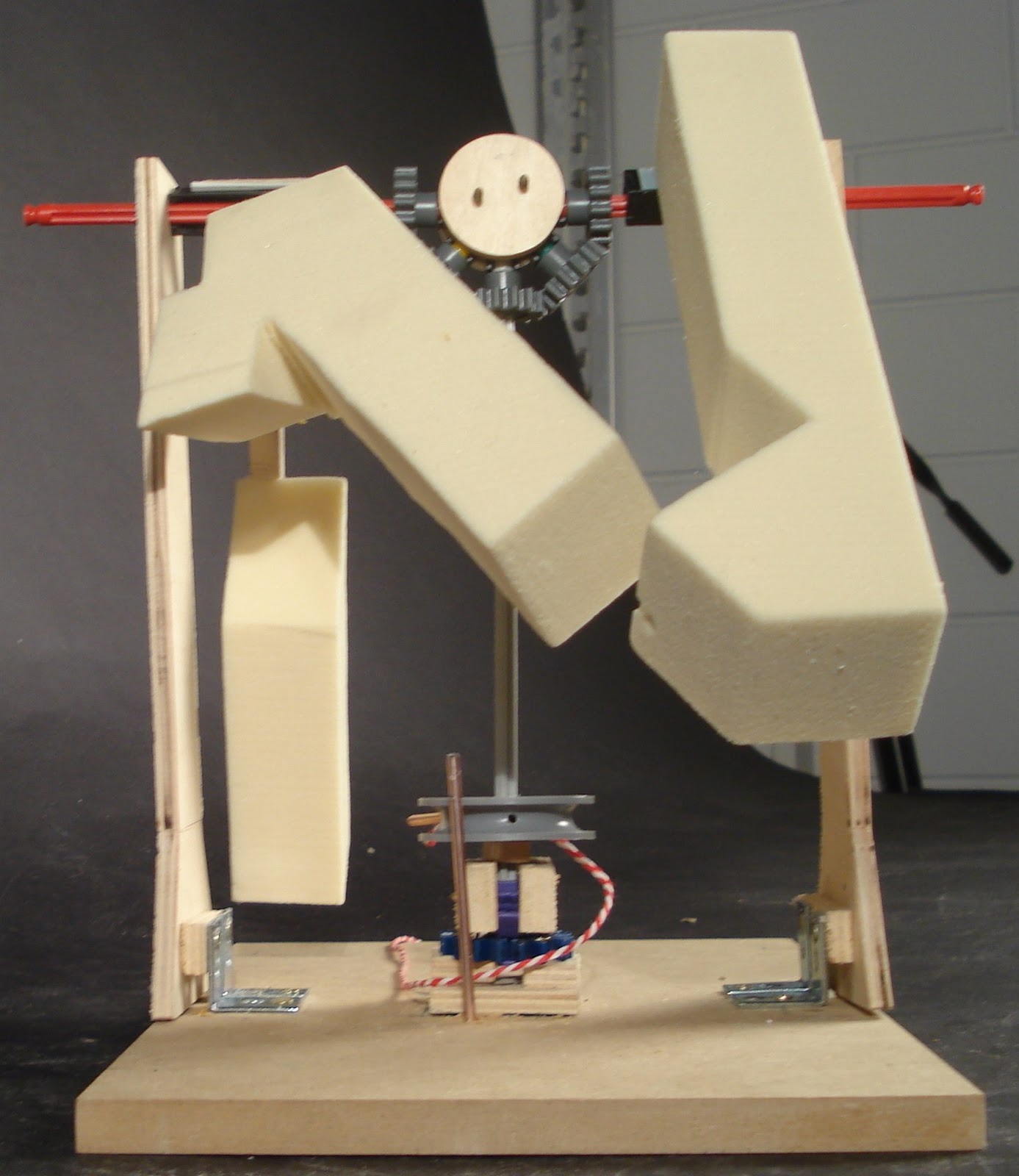

OPENEN LETTER (stopmotion)

Een poging om mijn ‘explosie’ van de letter N in foto’s stap voor stap te tonen.

Foto’s en film.

Foto's apart:

WORK IN PROCESS

Tijdens het maken van alle onderdelen en probeersels zijn er foto’s getrokken:

Houten asjes, wegens broze structuur van hout bleken ze niet krachtbestendig genoeg.

Deze houten asjes zijn daarna vervangen door originele K’nex asjes.

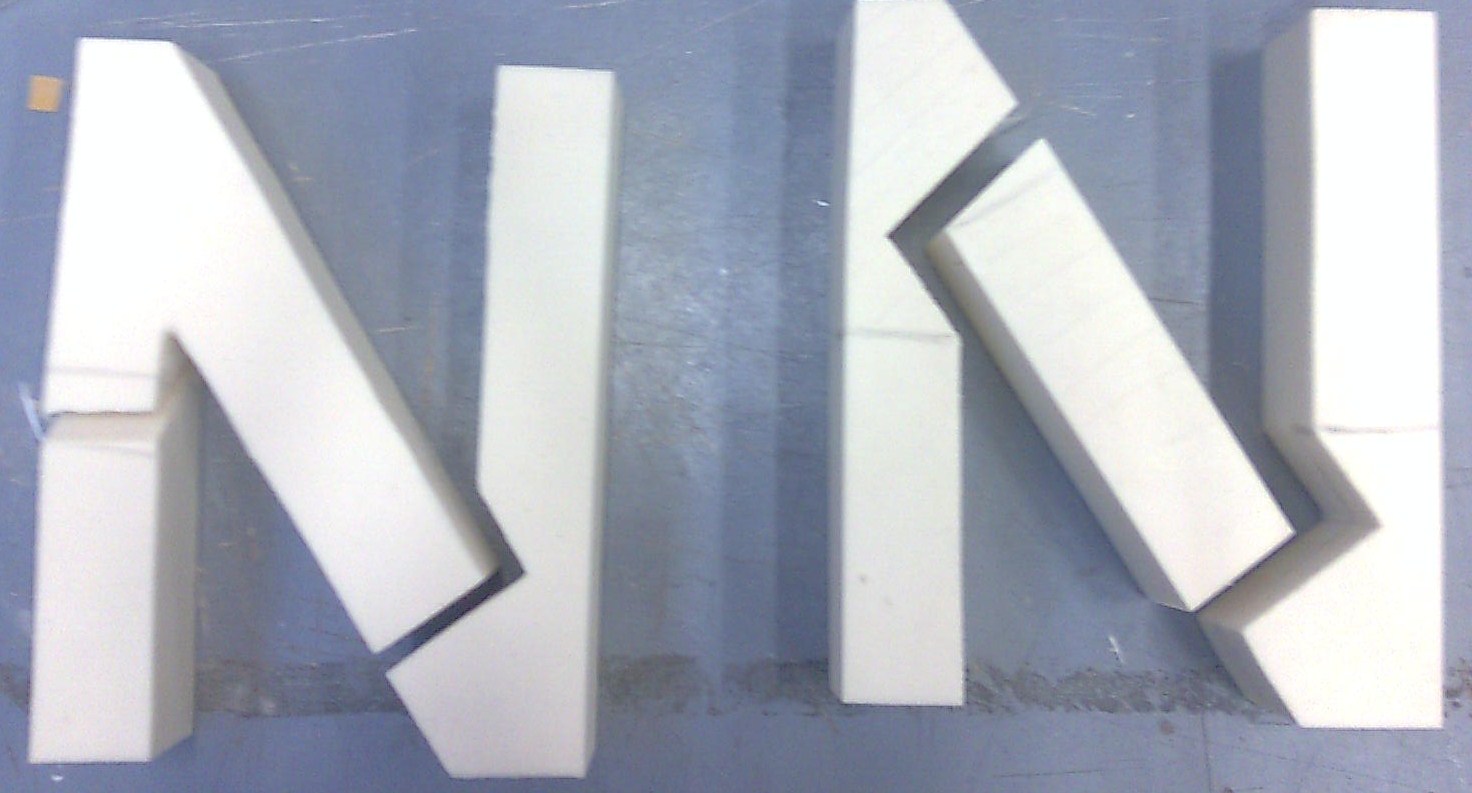

Volgens de torsie van de schuine as en de linkerhelft van de N, bleken verschillende lettercombinatie-simulaties nodig om de juiste vorm te vinden die zal werken.

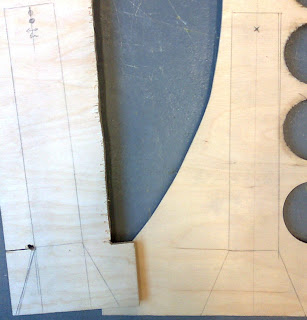

Het uittekenen van de hoofdas-houder(s).

Verschillende snapshots van hoe de delen van de N bevestigd zijn aan de K’nex constructie.

Het openen van de letter N met de twee mogelijkheden.

Eerste mogelijkheid (open):

Tweede mogelijkheid (gesloten en open):

PROEFMAQUETTE K’NEX

Ik had in onderdelen van K’nex een constructie gemaakt waarmee je met één torsbeweging van maar 90°, ervoor kon zorgen dat mijn letter N, opsplitste in drie delen, in drie verschillende vlakken. Er was echter een nadeel: het koppel dat moest overbrugd worden was groot. Daarom was het nodig om alles wrijfverliezen te elimineren zo veel als mogelijk, maar toch niet teveel wrijving wegnemen zodat de staafjes van K’nex op hun goede positie bleven zitten.

Bij deze proefmaquette kon ik de torsie te weeg brengen door de middelste van de vijf tandwieltjes te bewegen met de hand. Later zal in dan een mechanische overbrenging maken die minder omslachtig is voor een correcte werking (mijn hand zat namelijk in de weg tijdens het torsen van het tandwieltje).

Lettercombinaties

Ik heb vier lettercombinaties uitgedacht die praktisch haalbaar zijn.

Exploded capitals - kinetic design

De opdracht bestaat er in een kleine kinetisch constructie te bedenken met een letter vanuit “2IO - INDUSTRIAL DESIGN CENTER”. De potentiële energie wordt enkel opgewekt aan de hand van rubberen elastieken. We gebruiken daarvoor eenvoudige lichte materialen zoals Pu foam, balsahout, golfkarton, pvc buis, metaaldraad (cfr. ben hopson). Alles wordt bevestigd op een Mdf voetplaat van 300L x 200B mm. De hoofdletter die loodrecht op dit vlak komt te staan zal ook binnen dit kader passen. Er mag maar max 500 mm aan het touwtje getrokken worden. De letter wordt minstens in 3 delen opgesplitst elk roterend in een ander vlak.

Maquette eindresultaat







Aluminium kliksysteem UNICLICK (ze duwen zichzelf vast):

Object & Omgeving:

In de gang (binnenshuis):

 Buiten in een binnentuintje:

Dierenhok solo

Ik heb besloten na consult bij de docent het module-concept te laten vallen en meer te gaan kijken naar een enkel hondenhok en dat zo eenvoudig mogelijk te maken, zodat de eenvoudigheid op zich het een goed ontwerp maakt.

Dan heb ik gekozen om de weerspannigheid van staal te gaan gebruiken om bijvoorbeeld twee delen (bovenkant en onderkant+zijkant). Met andere woorden: easy assemblage en moeilijker om uit elkaar te halen, wat normaal gewenst is, tenzij voor reiniging.

Voorontwerp:

Bemating naar realiteit toe:

Moodboards en inspiratie dierenhokken

Ik ben op zoek gegaan naar de bestaande vormen voor dierenhokken/kooien.

Toen kwam ik op het idee om dierenhokken te maken maar met modules (mogelijks hond en/of katten, of andere kleinere huisdieren), ook opberging van kussens of plaids is mogelijk.

Voorbeeld toepassing:

Uitwerking voorbeeld toepassing:

Los:

In elkaar geklikt volgens het UNICLICK systeem:

Uitwerking Flexi-chair

Schetsen hangstoel/flexi-chair/combinatie meerdere modules:

Inspiratie hangstoelen:

De drie betere ontwerpschetsen



De 'Dunne platen' kunnen ook vervangen worden door een elastische kunststof.
